艺术类课程
艺术，是学生需要培养的人文素质中非常重要的版块。现代艺术也在向互动媒体及新媒体这些新技术领域进行发展。艺术课程对创客教育三项基础技能中的结构要求最高，其次为电子和编程技能。类似艺术课程中的《S4A与互动媒体技术》将让学生了解新媒体艺术带给生活的变化。

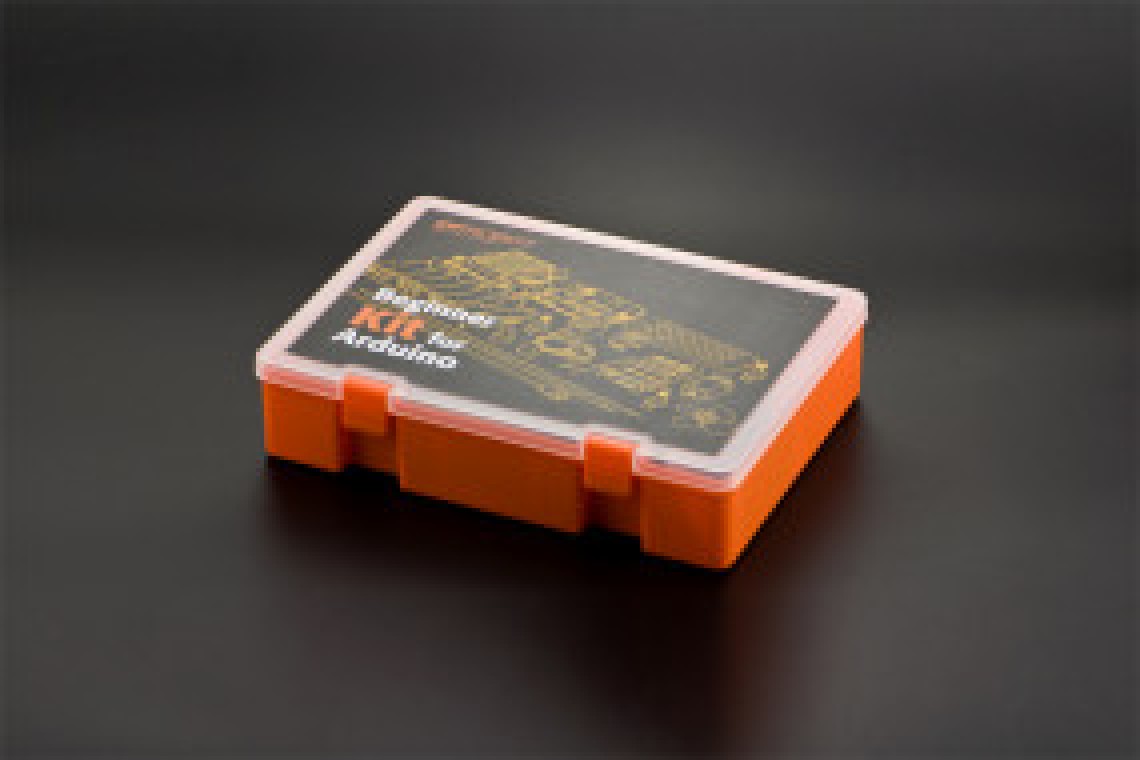

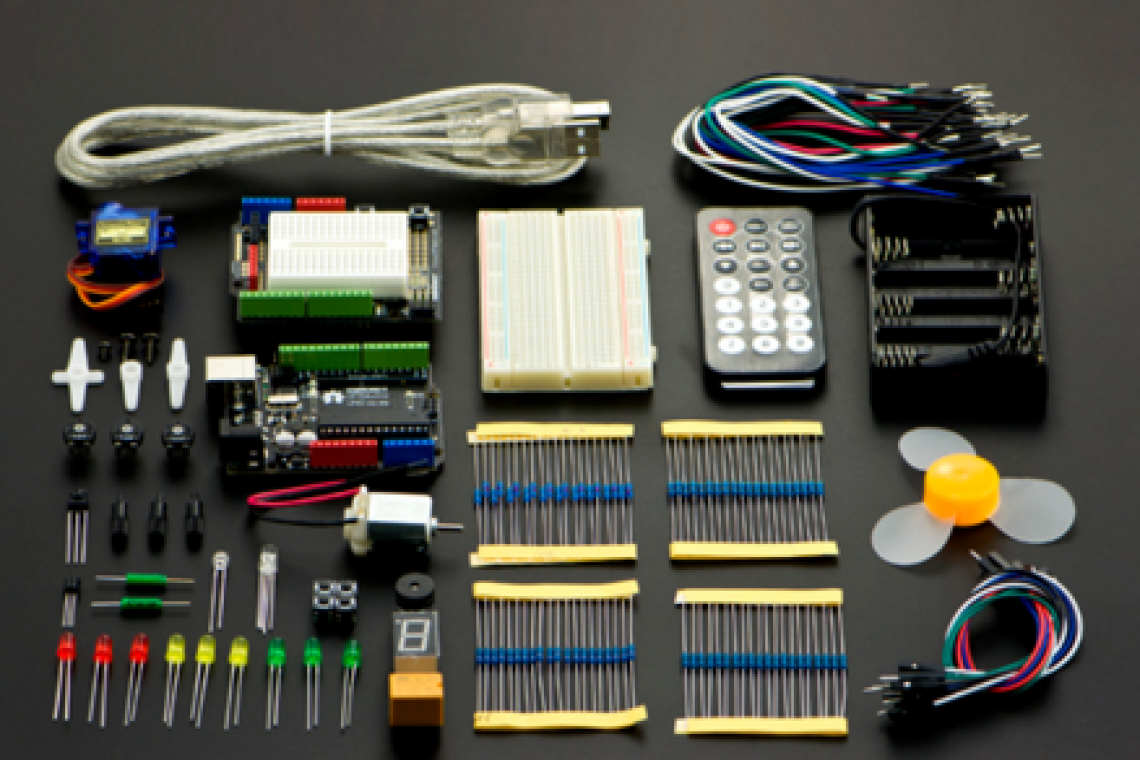

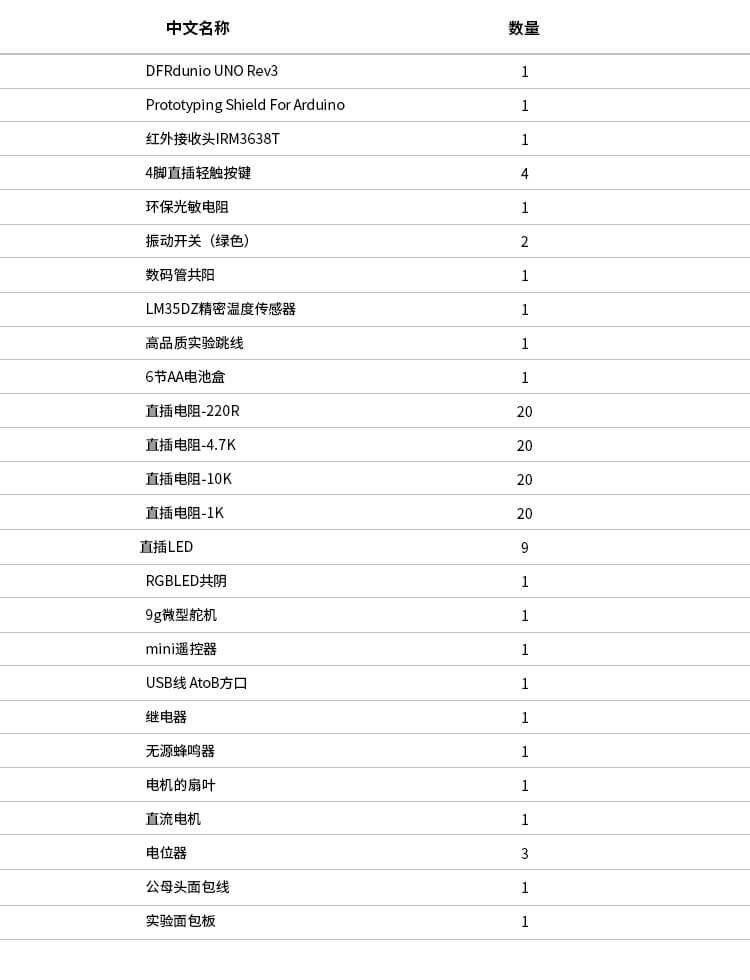

《Arduino入门套件基础教程》
《Arduino入门套件基础教程》，共有15个项目，覆盖最简单的点亮LED，到红外遥控数码管项目。教程中，你可以学到清晰的电路连接原理，电子元件功能原理及详细的代码解析。
在很多创客作品或创客比赛中，会考察对于电路连接和插接面包板的技能。通过面板插接的动手过程，更加的了解电路原理，知道每个项目中的电路连接方式，从而为更加复杂的创客作品做准备。
本教学案例来源于《Arduino入门套件基础教程》中，项目二 S.O.S求救信号器
本项目将继续使用项目1的搭建的电路，但我们这里将改变一下代码，就能让我们的LED变为S.O.S求救信号了。
这是国际莫尔斯码求救信号。莫尔斯码是一种字符编码，英文的每个字母，都是由横杠和点不同的组合而成。这样
的好处是，使用简单的两种状态，就能来传递所有的字母和数字，非常的简便！不得不佩服前人的聪明吧！
我们正好可以通过LED开关两种状态来拼出一个个字母。通过长闪烁和短闪烁来表示点和横杠。我们这个项目中，我们就拼写S.O.S这三个字母。
通过查阅莫尔斯码表，我们可以知道，字母“S”用三个点表示，我们这里用短闪烁替代，字母“O”则用三个横杠表示，用长闪烁替代。
有了前一个项目的基础，不难理解下面样例代码2-1。但先不要急着输入这段代码，只是看一下。
int ledPin = 10;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
// 三个快闪烁来表示字母“S”
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
delay(100); //100毫秒延时产生字母之间的间隙
//三个短闪烁来表示字母“O”
digitalWrite(ledPin,HIGH);
delay(400);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(400);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(400);
digitalWrite(ledPin,LOW);
delay(100);
delay(100); //100毫秒延时产生字母之间的间隙
//再用三个快闪烁来表示字母“S”
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
delay(5000); // 在重复S.0.S信号前等待5秒
}
上面的写法固然正确，可是是不是觉得有点繁琐呢？如果有个100个，难不成还重复100遍吗？有没有更好的书写程序的方法呢？想必发明编程的人也考虑到这个问题了，所以有了我们更好的一种写法。
我们先来看一下样例代码2-2。
//项目二 -- S.O.S信号
int ledPin = 10;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
// 三个快闪烁来表示字母“S”
for(int x=0;x<3;x++){
digitalWrite(ledPin,HIGH); //设置LED 为开
delay(150); //延时150毫秒
digitalWrite(ledPin,LOW); //设置LED 为关
delay(100); //延时100毫秒
}
//100毫秒延时产生字母之间的间隙
delay(100);
//三个短闪烁来表示字母“O”
for(int x=0;x<3;x++){
digitalWrite(ledPin,HIGH);
delay(400);
digitalWrite(ledPin,LOW);
delay(100);
}
//100毫秒延时产生字母之间的间隙
delay(100);
// 再用三个快闪烁来表示字母“S”
for(int x=0;x<3;x++){
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
}
// 在重复S.0.S信号前等待5秒
delay(5000);
}
在输入代码的时候，注意保持代码的一个层次感，除了美观外，也便于你日后检查代码。确认正确后，下载代码到Arduino中，如果一切顺利的话，我们将看到LED闪烁出莫尔斯码S.O.S信号，等待5秒。重复闪烁。给Arduino外接电池，整个装到防水的盒子里，就可以用来发S.O.S信号了。S.O.S通常用于航海或者登山。我们接着来分析下代码。
代码的第一部分与上个项目是完全一样的。也是初始化一个变量，设置数字引脚10的模式为输出模式。在主函数loop()中，你可以看到与上一个项目中类似的语句用来控制LED的开和关，并保持一段时间。然而，这次不同的是，主函数包含了三个独立的代码段。
第一段代码是输出是三个点：
for(int x=0;x<3;x++){
digitalWrite(ledPin,HIGH);
delay(150);
digitalWrite(ledPin,LOW);
delay(100);
}
LED开关的语句是包含在一对花括号内的，因此为一组代码段。必须说明的，花括号必须成对出现，如有遗留编译器编译时将不通过。有个小技巧大家可以学一下，在开始写花括号的时候，就先把“{”“}”都写上，之后再在两个括号之间输入代码，这样就不会出现写到最后括号对应不上的情况。
当程序运行后我们可以看到，灯闪了3次而不是只闪了1次。产生这样效果的是因为使用了for循环。for语句通常在程序中用作循环使用。我们来看一下：

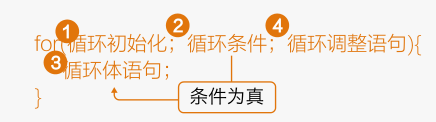

for语句格式如下：
for循环顺序如下：
第一轮：1 → 2 → 3 → 4
第二轮：2 → 3 → 4
…
直到2不成立，for循环结束。
来看下我们程序中的for循环：
for(int x=0;x<3;x++){
⋯⋯
}
第一步：初始化变量x=0。
第二步：判断x是否小于3。
第三步：判断第二步成立，for循环中执行LED开与
关。
第四步：x自加，变为2。
（x++这句话表示把x的值增加1，等同于写成x=x+1，也就是把x当前的值变为x+1，再赋给x一遍。0变为1，第二轮循环则1变2。）
第五步：回到第二步，此时x=2，判断是否小于3。
第六步：重复第三步。
……
直到x循环到3时，判断x<3不成立，自动跳出for循环，程序继续往下走。
我们这里需要它循环3次，所以设置为x<3。从0开始计算，0到2，循环了3次。那如果要循环100次的话呢？
答案：for(int x=0;x<100;x++){}
我们在写一些判断语句的时候会经常用到一些比较运算符，比如大于，小于等等。下面就说下常用的比较运算符。
比较运算符
“<”称之为比较运算符。比较运算符在代码中是用作判断的，比较两个值。我们常用的比较运算符有：
==（等于）
!=（不等于）
<（小于）
>（大于）
<=（小于等于）
>=（大于等于）
特别要说明一下，等于必须是两个等号。还有像小于等于和大于等于，<和=之间不能留有空格，否则编译不通过。
当然，除了比较运算符外，程序也可以用的+、-、*、/（加、减、乘、除）这些常用的算术运算符。
现在知道for循环是如何运作吧！我们代码中有3个for循环：第一个for循环3次，长闪烁3次，代表输出3个点，也就是字母“S”。第二个for循环同样循环3次，短闪烁3次，代码输出3个横杠，也就是字母“0”。第三个for循环又来输出个“S”。
必须要注意的，我们这里要引用一个新的概念，是局部变量和全局变量。局部变量，这类变量只在自己的代码内起作用。就像我们这里for循环中的变量x，它就是个局部变量，所以说，虽然每个for循环中都有一个变量x，但它们不冲突就是这样原因，它们只在自己的循环中执行。还有一种变量叫全局变量，不同之处是，它能在整个程序中起作用，但条件是，必须在setup()、loop()函数外声明。就像我们这里的ledPin，能在整个程序中起作用。
在每for循环之间有个小延时100毫秒，是S.O.S字母之间有个清晰的停顿说明。最后，在回到主函数loop重新执行一遍之前，有个相对较长的延时，为5秒。
好了，我们S.O.S信号源项目就算告一个段落了。有所收获吗？
我们学习了两个项目的基础，现在做个课后习题吧~做个交通信号灯，下图是整个一个运行过程，虚线框的是程序循环的部分。
提示：以上我们是只点亮的一个LED灯，现在需要点亮三个LED灯。电路连接的原理是和一个灯相同，程序中需要改变的用三个数字口来分别控制3个LED灯。自己动手试一下吧！
